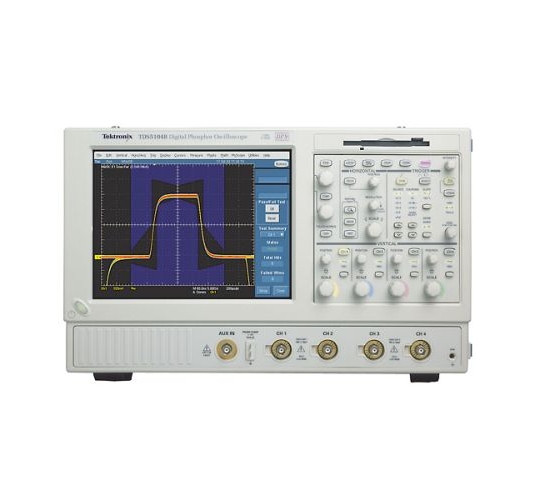

Tektronix TDS5032B - Цифровой осциллограф

Обновленная линейка цифровых осциллографов Tektronix с технологией цифрового фосфора (DPO) TDS5000B с полосой до 1 ГГц, частотой дискретизации до 5 ГГц в режиме реального времени, объемом памяти до 16 МБ, мощный набор режимов синхронизации позволяет Вам исследовать даже самые сложные сигналы.

"Цифровой фосфор" (DPO) обеспечивает несравнимое качество визуализации сигнала, сохраняя и анализируя сложные сигналы в реальном времени в трех измерениях: амплитуда, время и распределение амплитуды по времени. DPO в TDS5000B реализовано с помощью технологии DPX, обеспечивая фантастическую скорость захвата осциллограмм - до 100000 в секунду. Это в результате позволяет сэкономить время, быстро выявляя и визуализируя заранее неизвестные редкие случайные аномалии в исследуемом сигнале.

TDS5000B предлагает первый в отрасли легко-настраиваемый пользовательский интерфейс. Контрольные окна MyScope - революционное нововведение, позволяющее Вам построить собственные панели управления прибором, подходящие для тех или иных видов работ. Вы можете "перетащить" все необходимые функции из разных режимов осциллографа в одно контрольное окно (панель), создавать свои собственные панели инструментов осциллографа. Пользовательский интерфейс легко создается с помощью простых операций "Drag-and-drop".

Другая особенность интерфейса нового TDS5000B - появление контекстно-зависимого меню при нажатии правой кнопки мыши. Появляющееся в этом случае меню - интуитивно логичное. Практически все элементы дисплея осциллографа имеют контекстное меню, открывающееся по правому клику мышки. При этом открывается не одна функция, а набор нескольких уместных в данной ситуации операций.

Основные функции:

• Полоса пропускания 350 МГц (TDS5032B, TDS5034B), 500 МГц (TDS5052B, TDS5054B, TDS5054BE), 1 ГГц (TDS5104B)
• 2 канала (TDS5032B, TDS5052B), 4 канала (TDS5034B, TDS5054B, TDS5054BE, TDS5104B)
• Частота выборки 5 Гвыб/c и 1 Гвыб/с (только TDS5054BE)
• Максимальная длина записи 100000 точек/канал
• Память 8 Мб с возможностью расширения до 16 Мб (опция)
• Расширенные режимы синхронизации
• Автоматические измерения 25 параметров
• Тестирование по заданным пределам (годен/не годен)
• Тестирование по телекоммуникационным маскам
• Посылка E-mail по заданному событию
• Запоминание сигнальных кривых и настроек
• Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
• Набор активных, пассивных и дифференциальных пробников
• Способность к совместной работе с логическими анализаторами Tektronix
• Цветной ЖК-дисплей
• Флоппи-дисковод
• Привод CD-RW Drive (опция)
• Встроенный принтер (опция)
• Настраиваемый пользователем "под себя" интерфейс "MyScope™"
• Платформа Open Choice™ на базе Microsoft® Windows 2000 со встроенными сетевыми возможностями
• Программное обеспечение для измерения мощности
• Интерфейсы RS-232, Centronics, GPIB, LAN, VGA

Технические характеристики

ПАРАМЕТР	TDS5032B/TDS5034B	TDS5052B/TDS5054B	TDS5104B
Вертикальная система
Входные каналы	2/4	2/4	4
Аналоговая полоса (-3 дБ) 5 мВ/дел ... 1 В/дел	350 МГц	500 МГц	1 ГГц
Входной импеданс	1 MОм или 50 Ом
Входная чувствительность, 1 MОм	1 мВ/дел ... 10 В/дел
Входная чувствительность, 50 Ом	1 мВ/дел ... 1 В/дел
Вертикальное разрешение	8 бит (>11 бит с усреднением)
Точность по вертикали	1,5% при смещении 0 В
Горизонтальная развертка
Диапазон	200 пс/дел ... 1000 с/дел
Диапазон времени задержки	(с/дел-10) ... 1000 c
Точность горизонтальной развертки	0,00015%
Точность измерения временных интервалов	±(0.06 интервала дискретизации + 0.0015%*Показания)RMS
Джиттер запуска (RМS)	8 пс (RМS, типично)
Система синхронизации
Чувствительность внутренняя, открытый вход	0,35 дел. (от 0 до 50 МГц) повыш. до 1 дел.
Чувствительность внешняя (дополнительный вход)	400 мВ от 0 до 50 МГц повыш. до 750 мВ при 100 МГц
Основные режимы синхронизации	Авто, нормальный и одиночный
Последовательности запуска	Основная, задержанная по времени, задержанный по событию. Все условия могут включать отдельную горизонтальную задержку после события запуска
Режимы входа запуска	DC, AC (ослабл. <60 Гц), ВЧ фильтр (ослабление >30 кГц), НЧ фильтр (ослабление <80 кГц), фильтрация шума (снижает чувствительность)
