Области применения DPO2012B
- Разработка и отладка встроенных систем;
- Разработка и отладка аналого-цифровых схем;
- Измерение мощности;
- Автомобильная электроника;
- Образование и обучение;
- Разработка и отладка видеосистем;

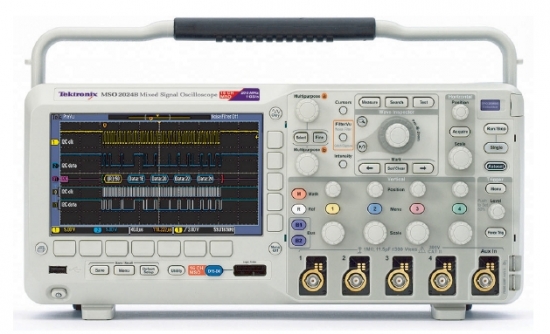

- Осциллограф с цифровым люминофором серии DPO2000B – функциональный прибор для отладки аналого-цифровых схем.
Особенности осциллографа DPO2012B
Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого- цифровых схем
Возможность быстрого решения проблем
Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения сигналов и быстрой локализации проблем.
Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.
Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов, что идеально подходит для отладки смешанных аналого-цифровых схем.
Технические характеристики:
|
Система вертикального отклонения – аналоговые каналы
|
|
Число каналов
|
4
|
|
Аналоговая полоса*1 (-3 дБ)
|
70 МГц
|
|
Расчетное время нарастания фронта
|
5 нс
|
|
Аппаратное ограничение полосы пропускания
|
20 МГц
|
|
Режим входа
|
Связь по постоянному току, связь по переменному току, земля
|
|
Входное сопротивление
|
1 МОм ±2 %, 11,5 пФ ±2 пФ
|
|
Диапазон чувствительности
|
от 2 мВ/дел до 5 В/дел
|
|
Вертикальное разрешение
|
8 бит
|
|
Макс. входное напряжение
|
300 В (ср.кв.) с выбросами <450 В
|
|
Погрешность усиления постоянного напряжения (с установленным смещением 0 В)
|
±3 % для чувствительности от 10 мВ/дел до 5 В/дел,
±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
|
|
Диапазон смещения
|
от 2 мВ/дел до 200 мВ/дел: ±1 В
от >200 мВ/дел до 5 В/дел: ±25 В
|
|
Развязка каналов (любые два канала с одинаковой вертикальной
чувствительностью)
|
≥100:1 на частоте ≤70 МГц
|
|
Система горизонтальной развертки – аналоговые каналы
|
|
Максимальная частота дискретизации
|
1 Гвыб./с
|
|
Минимальная длительность импульса
|
5,0 нс
|
|
Максимальная длина записи (все каналы)
|
1 М точек
|
|
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы)
|
1 мс
|
|
Диапазон скорости развертки
|
от 4 нс до 100 с
|
|
Диапазон задержки развертки
|
от –10 дел до 5000 с
|
|
Диапазон сдвига между каналами
|
±100 нс
|
|
Точность развертки
|
±25 х 10-6
|
Комплектация осциллографа DPO2012B:
- 16-канальный логический пробник с комплектом принадлежностей – 1 шт.;
- Кабель питания – 1 шт.;
- Компакт-диск с документацией – 1 шт.;
- Пассивный пробник 1х/10х 200 МГц – 2 шт.;
- Переведенная накладка на переднюю панель – 1 шт.;
- Осциллограф DPO2012B – 1 шт.;
- Программное обеспечение – 1 шт.;
- Руководство пользователя – 1 шт.;
- Сертификат о калибровке – 1 шт.;
- Сумка для принадлежностей – 1 шт.
