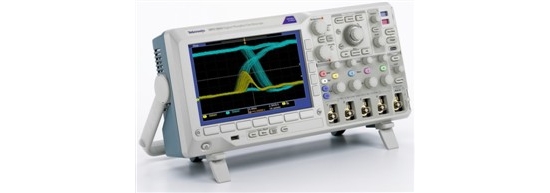

Tektronix DPO3014 - Осциллограф с цифровым люминофором
Код товара: 2921
Артикул: DPO3014
Цена: по запросу
- Полоса пропускания 100 МГц;
- Число входных каналов 4;
- Частота дискретизации 2,5 Гвыб./с;
- Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм);
- Хост-порты USB 2.0 на передней и задней панели.
Информация
Осциллографы серии DPO3000 с полосой пропускания до 500 МГц и 5-кратной передискретизацией на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.
Функциональные особенности:
- Модели с полосой пропускания 500, 300 и 100 МГц
- Модели с 2 и 4 аналоговыми каналами
- Частота дискретизации 2,5 Гвыб./с по всем каналам
- Длина записи 5 млн. точек по всем каналам
- Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
- Расширенный набор функций запуска
- Панель управления WaveInspector® облегчает навигацию и автоматизирует поиск данных
- 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм)
- Небольшие размеры и вес - всего 147 мм в глубину при массе 4 кг
- Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
Технические характеристики:
| Система вертикального отклонения аналоговых каналов |
| Параметр |
DPO3012 |
DPO3014 |
DPO3032 |
DРО3034 |
DPO3054 |
| Число входных каналов |
2 |
4 |
2 |
4 |
4 |
| Аналоговая полоса пропускания (-3 дБ) |
100 МГц |
100 МГц |
300 МГц |
300 МГц |
500 МГц |
| Расчетное время нарастания 5 мВ/дел. (типовое) |
3,5 нс |
3,5 нс |
1,17 нс |
1,17 нс |
700 пс |
| Аппаратное ограничение полосы пропускания |
20 МГц |
20 МГц, 150 МГц |
| Режим входа |
Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление |
1 МОм ± 1%, 75 Ом±1%, 50 Ом±1% |
| Диапазон входной чувствительности, 1МОм |
от 1 мВ/дел. до 10 В/дел. |
| Диапазон входной чувствительности, 75 Ом, 50 Ом |
от 1 мВ/дел. до 1 В/дел |
| Вертикальное разрешение |
8 бит (11бит в режиме высокого разрешения) |
| Макс. входное напряжение 1 МОм |
300 В (ср.кв.) с пиковыми значениями < ±450 В |
| Макс. входное напряжение, 75 Ом, 50 Ом |
5 В (ср.кв.) с пиковыми значениями < ±20 В |
| Погрешность усиления постоянного напряжения |
±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше |
| Диапазон смещения |
1 МОм |
50 Ом, 75 Ом |
| от 1 мВ/дел до 99.5 мВ/дел |
±1 В |
±1 В |
| от 100 мВ/дел до 995 мВ/дел |
±10В |
±5 В |
| 1 В/дел |
±100В |
±5 В |
| oт 1,01 В/дел до 10 В/дел |
±100В |
не определено |
| Развязка между каналами (любые два канала с одинаковой чувствительностью) |
> 100:1 на частоте < 100 М Гц и > 30:1 на частоте от 100 МГц вплоть до верхней границы полосы |
| Система горизонтального отклонения аналоговых каналов |
| Максимальная частота дискретизации (все каналы) |
2,5 Гвыб/с |
| Максимальная длина записи (все каналы) |
5 млн. точек |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) |
2 мс |
| Диапазон скорости развертки |
от 1 нс/деп до 1000 с/дел |
| Диапазон задержки развертки |
от-10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами |
±100 нс |
| Погрешность развертки |
±10х 10-6 в любом интервале >1 мс |
Информация для заказа:
- DPO3012...2-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
- DPO3BW1T32...DPO3012 с полосой пропускания 300 МГц;
- DPO3BW1T52...DPO3012 с полосой пропускания 500 МГц;
- DPO3BW3T52...DPO3012 с полосой пропускания 500 МГц;
- DPO3014...4-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
- DPO3BW1T34...DPO3014 с полосой пропускания 300 МГц;
- DPO3BW1T54...DPO3014 с полосой пропускания 500 МГц;
- DPO3BW3T54...DPO3014 с полосой пропускания 500 МГц;
- DPO3032...2-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
- DPO3BW3T52...DPO3032 с полосой пропускания 500 МГц;
- DPO3034...4-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
- DPO3BW3T54...DPO3034 с полосой пропускания 500 МГц;
- DPO3054...4-канальный осциллограф с цифровым люминофором, 500 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
Приборы с серийными номерами, начинающимися с C01, приобретаются вместе с опцией IFC:
- DPO3BWXTXX IFC...Услуга установки и заводской калибровки;
В комплект поставки входит:
- один пробник P6139A 500 МГц,
- 10x пассивный пробник на каждый аналоговый канал,
- передняя крышка (200-5052-xx)
- руководство пользователя,
- компакт-диск с документацией (063-4104-xx)
- ПО OpenChoice® Desktop,
- ПО NI LabVIEW SignalExpress™ Tektronix Edition LE,
- калибровочный сертификат с прослеживанием средств калибровки до Национального института метрологии и Системы регистрации качества ISO9001,
- кабель питания,
- сумка с принадлежностями (016-2008-xx)
- трехлетняя гарантия.
При заказе указывайте тип кабеля питания и язык руководства.
