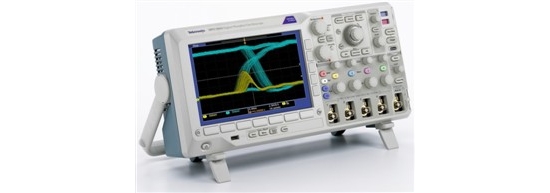

Осциллографы серии DPO3000 с полосой пропускания до 500 МГц и 5-кратной передискретизацией на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.

Функциональные особенности:

Модели с полосой пропускания 500, 300 и 100 МГц
Модели с 2 и 4 аналоговыми каналами
Частота дискретизации 2,5 Гвыб./с по всем каналам
Длина записи 5 млн. точек по всем каналам
Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
Расширенный набор функций запуска
Панель управления WaveInspector^® облегчает навигацию и автоматизирует поиск данных
29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
Интерфейс пробников TekVPI^® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм)
Небольшие размеры и вес - всего 147 мм в глубину при массе 4 кг
Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge^® принтере
Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор

Технические характеристики:

Система вертикального отклонения аналоговых каналов
Параметр	DPO3012	DPO3014	DPO3032	DРО3034	DPO3054
Число входных каналов	2	4	2	4	4
Аналоговая полоса пропускания (-3 дБ)	100 МГц	100 МГц	300 МГц	300 МГц	500 МГц
Расчетное время нарастания 5 мВ/дел. (типовое)	3,5 нс	3,5 нс	1,17 нс	1,17 нс	700 пс
Аппаратное ограничение полосы пропускания	20 МГц		20 МГц, 150 МГц
Режим входа	Связь по постоянному току, связь по переменному току, земля
Входное сопротивление	1 МОм ± 1%, 75 Ом±1%, 50 Ом±1%
Диапазон входной чувствительности, 1МОм	от 1 мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 75 Ом, 50 Ом	от 1 мВ/дел. до 1 В/дел
Вертикальное разрешение	8 бит (11бит в режиме высокого разрешения)
Макс. входное напряжение 1 МОм	300 В (ср.кв.) с пиковыми значениями < ±450 В
Макс. входное напряжение, 75 Ом, 50 Ом	5 В (ср.кв.) с пиковыми значениями < ±20 В
Погрешность усиления постоянного напряжения	±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше
Диапазон смещения	1 МОм			50 Ом, 75 Ом
от 1 мВ/дел до 99.5 мВ/дел	±1 В			±1 В
от 100 мВ/дел до 995 мВ/дел	±10В			±5 В
1 В/дел	±100В			±5 В
oт 1,01 В/дел до 10 В/дел	±100В			не определено
Развязка между каналами (любые два канала с одинаковой чувствительностью)	> 100:1 на частоте < 100 М Гц и > 30:1 на частоте от 100 МГц вплоть до верхней границы полосы
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискретизации (все каналы)	2,5 Гвыб/с
Максимальная длина записи (все каналы)	5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)	2 мс
Диапазон скорости развертки	от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки	от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами	±100 нс
Погрешность развертки	±10х 10^-6 в любом интервале >1 мс

Информация для заказа

DPO3012...2-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
DPO3BW1T32...DPO3012 с полосой пропускания 300 МГц;
DPO3BW1T52...DPO3012 с полосой пропускания 500 МГц;
DPO3BW3T52...DPO3012 с полосой пропускания 500 МГц;
DPO3014...4-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
DPO3BW1T34...DPO3014 с полосой пропускания 300 МГц;
DPO3BW1T54...DPO3014 с полосой пропускания 500 МГц;
DPO3BW3T54...DPO3014 с полосой пропускания 500 МГц;
DPO3032...2-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
DPO3BW3T52...DPO3032 с полосой пропускания 500 МГц;
DPO3034...4-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
DPO3BW3T54...DPO3034 с полосой пропускания 500 МГц;
DPO3054...4-канальный осциллограф с цифровым люминофором, 500 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
DPO3AERO...MIL-STD-1553 модуль запуска и анализа для моделей серии MSO/DPO3000;
DPO3FLEX...FlexRay²модуль запуска и анализа для моделей серии MSO/DPO3000.

Приборы с серийными номерами, начинающимися с C01, приобретаются вместе с опцией IFC:

DPO3BWXTXX IFC...Услуга установки и заводской калибровки;

В комплект поставки входит:

Один пробник P6139A 500 МГц;
10x пассивный пробник на каждый аналоговый канал;
Передняя крышка (200-5052-xx);
Руководство пользователя;
Компакт-диск с документацией (063-4104-xx);
ПО OpenChoice^® Desktop;
ПО NI LabVIEW SignalExpress™ Tektronix Edition LE;
Калибровочный сертификат с прослеживанием средств калибровки до Национального института метрологии и Системы регистрации качества ISO9001;
Кабель питания;
Сумка с принадлежностями (016-2008-xx);
Трехлетняя гарантия.

При заказе указывайте тип кабеля питания и язык руководства.
